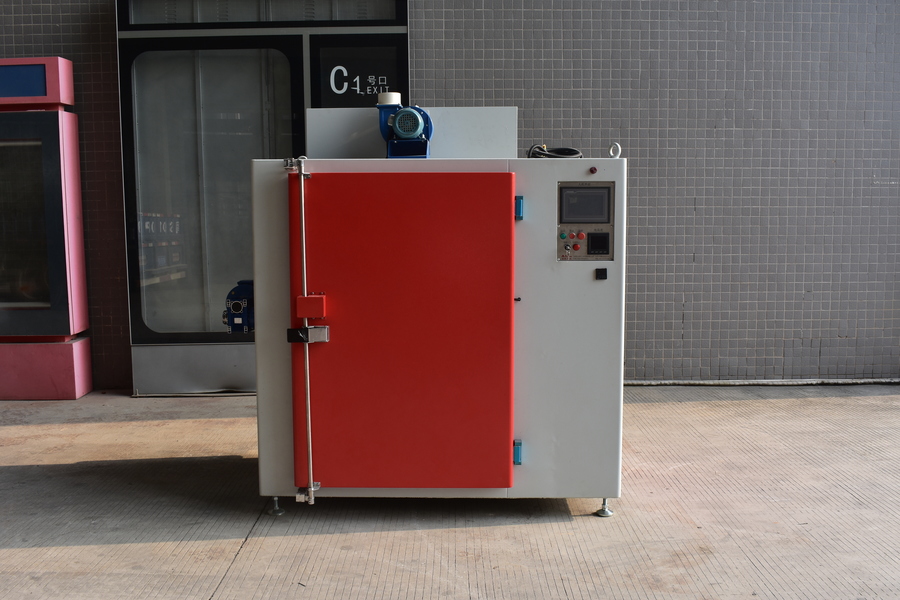

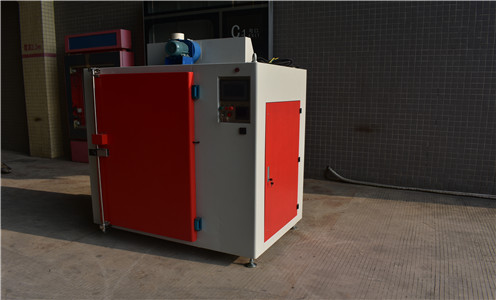

恒温恒湿推车烘箱
控制系统 采用三菱PLC,威纶通触摸屏，台达温控模块
控温温控器
1、采用台达DT系列温控模块，模块带有PID整定功能
2、PID算法输出，控制固态继电器，精准控制温度
超温保护温控器 当温度超过超温保护温控器设定值时，自动切断加热电源
断电报警 当设备断电时,设备自动启动声光报警
加热管控制 采用工业固态继电器控制每组发热管，性能更稳定
温度传感器 标准型K型热电偶,
漏电开关 采用施耐德品牌
相序继电器 采用施耐德品牌
接触器 采用施耐德品牌
中间继电器 采用正品欧姆龙
环境条件 环境温度 -5度～+40度
相对湿度 ≤85%RH
电源 AC380V±10%，50HZ，三相五线制
订购热线：0769-85353919
主要技术参数 设备尺寸 W1850*H1950*D1170 (宽x高x深)
内尺寸 W820*H1310*D900 (宽x高x深)
温度范围 常温至280度可控
仪表显示精度 ±0.1度
温度控制精度 ≤±1度
温度均匀度 ≤±2（空载）
升温速率 ≥8度/分
外壳温度 温升不超过环境+25度，接缝处周边不超过环境+45度
电源 三相五线制 380V，50HZ
运风方式 采用对流运风
总功率 约25KW
炉体结构特征 外壳材料 采用1.5mm厚Q235冷轧钢板（强度、塑性和焊接综合性能好）折弯焊接制作

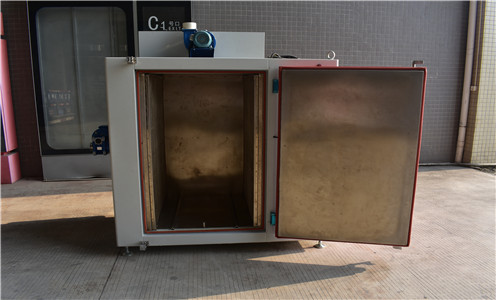

内胆材料 采用1.2mm厚SUS304不锈钢板制作，保持内胆清洁无尘，防生锈、耐腐蚀保温材料 采用100K加密型硅酸铝岩棉，具有不可燃烧，隔热性强等特点，厚度为100mm
换气装置
1.炉体顶部设有进气口与排气口
2.排气口配有离心风机,通过PCL变频控制,(通过风机控制进风量,进风量与出风量相同)发热管 采用不锈钢发热管加热,匀布在烤箱内壁两侧
门锁 1.设备门锁配有两套,手动锁与电子锁
2.设备正常工作时,设备报警处于异常状态时,烤箱门自锁,需通过PCL方能打开门锁(电子锁)

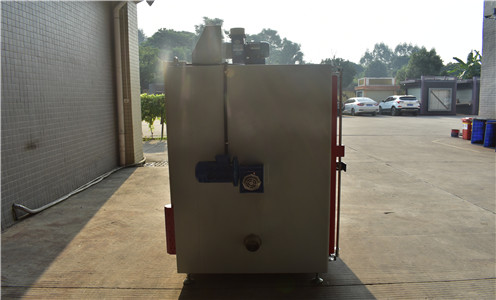

运风马达 1.运风马达采用两台0.37kw电机,配两套枚叶风扇运风,使炉内空气对流,从而使炉内温度均匀
2.运风马达带变频功能,可根据需求调整转速,从而控制烤箱内的循环量

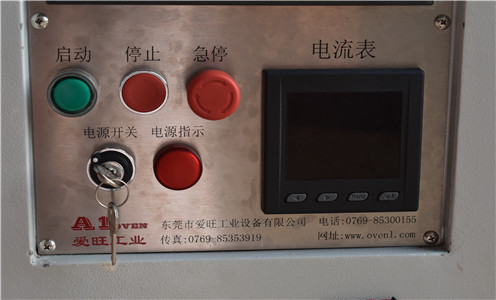

控制系统 控制电箱 控制电箱安装在烤箱右侧
控制系统 采用三菱PLC,威纶通触摸屏，台达温控模块
控温温控器
1、采用台达DT系列温控模块，模块带有PID整定功能
2、PID算法输出，控制固态继电器，精准控制温度
超温保护温控器 当温度超过超温保护温控器设定值时，自动切断加热电源断电报警 当设备断电时,设备自动启动声光报警
加热管控制 采用工业固态继电器控制每组发热管，性能更稳定
温度传感器 标准型K型热电偶,
漏电开关 采用施耐德品牌
相序继电器 采用施耐德品牌
接触器 采用施耐德品牌
中间继电器 采用正品欧姆龙
环境条件 环境温度 -5度～+40度
相对湿度 ≤85%RH
电源 AC380V±10%，50HZ，三相五线制
培训 免费进行技术培训
